一、网线水晶头

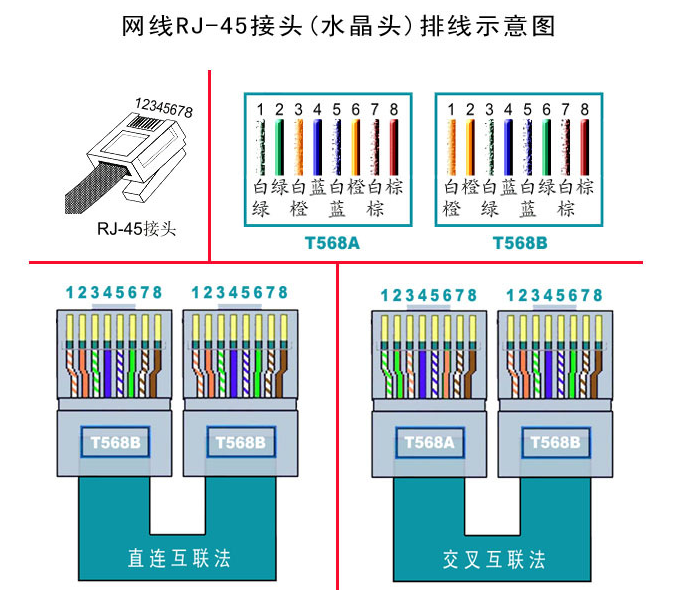

RH-45水晶头, 分为568A标准和568B标准,接线顺序如下:

568A标准:白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

568B标准:白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

日常更推荐使用568B标准接法

二、主板跳线

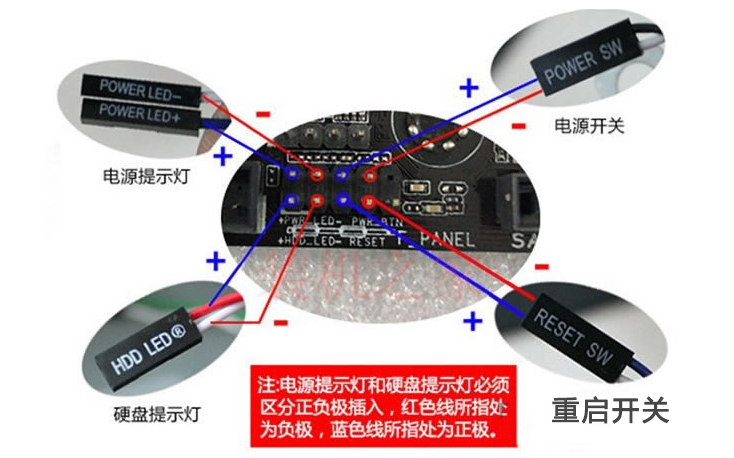

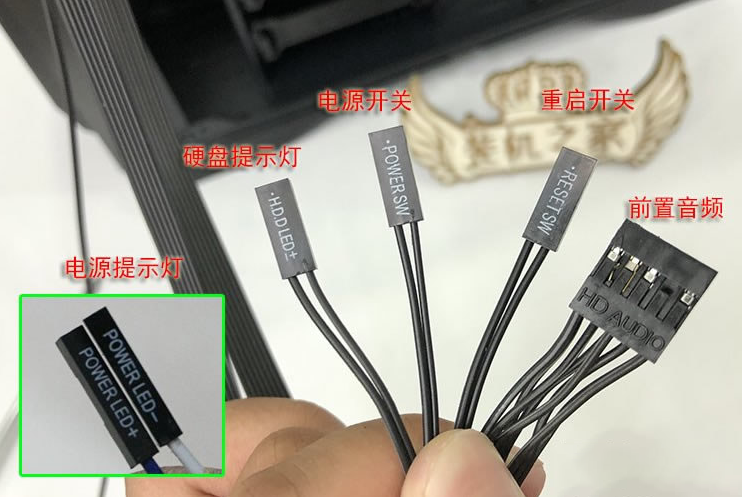

先来看一下POWER SW、RESET SW、POWER LED、HDD LED这四个主板跳线,在机箱连接的跳线接口上都有清晰的标注

找到主板跳线位置,分别对应插入就可以了,主板跳线接法图解如下图所示
